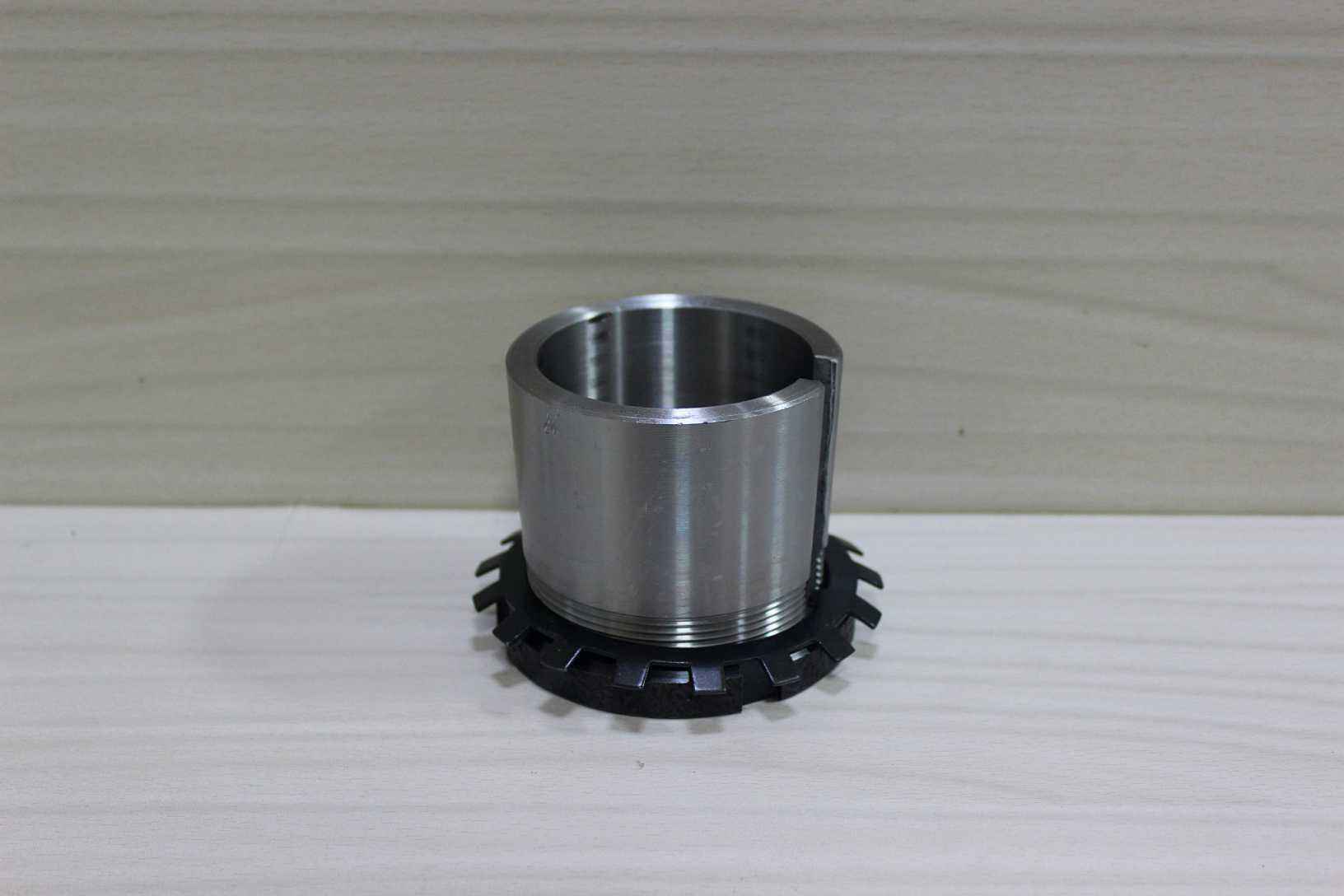

Le manchon adaptateur est le composant le plus couramment utilisé pour positionner un roulement à trou conique sur un arbre cylindrique. Ce type de manchon peut être utilisé aussi bien pour les arbres lisses que pour les arbres étagés. Le manchon adaptateur se compose d'une douille de fixation, d'un écrou de blocage, d'une rondelle de blocage (ou d'une carte de blocage) et d'autres pièces. Le manchon adaptateur avec un écrou de blocage et une rondelle de blocage ne peut être échangé que dans son ensemble, et les pièces de rechange provenant de différentes sources ne peuvent pas être échangées. La caractéristique du manchon adaptateur est qu'il est facile à installer et ne nécessite pas de fixation séparée sur l'arbre.
Les principales fonctions du manchon adaptateur sont les suivantes :
1. Fixation des roulements : le manchon adaptateur peut être utilisé pour fixer un roulement à alignement automatique à alésage conique (tel qu'un roulement à billes à alignement automatique et un roulement à rouleaux à alignement automatique) sur un arbre sans épaulement, et le positionnement axial du roulement est obtenu en faisant correspondre son trou conique intérieur avec la surface conique de l'arbre.
2. Transmission du couple : le manchon adaptateur peut être utilisé comme pièce mécanique pour transmettre le couple afin que l'arbre puisse tourner.
3. Améliorer l'efficacité de la transmission : la conception du manchon adaptateur aide à transférer la charge supportée par le roulement vers le manchon adaptateur, réduisant ainsi la force sur le roulement et améliorant l'efficacité de la transmission.
4. Installation et retrait pratiques du roulement : la conception du manchon adaptateur rend l'installation et le retrait du roulement relativement simples, et aucun autre dispositif n'est nécessaire pour le fixer. En même temps, lorsqu'il est utilisé avec une bague étagée sur un arbre étagé, le roulement peut être fixé avec plus de précision à une position donnée sur l'arbre, et il est également pratique pour le retrait du roulement.
Les manchons adaptateurs sont largement utilisés dans des industries telles que le textile, l'industrie légère, la fabrication du papier, la métallurgie, le transport par courroie et les équipements de convoyage. Sa capacité portante élevée, sa grande précision de rotation et sa faible usure en font un composant indispensable et important dans ces industries.
